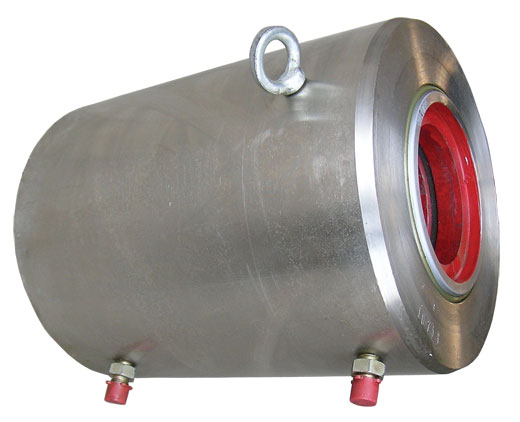

穿心式千斤顶是利用双液压缸张拉预应力筋和顶压锚具的双作用千斤顶。穿心式千斤顶适用于张拉带其工作原理是:张拉预应力筋时，张拉缸油嘴进油、顶压缸油嘴回油，顶压油缸、连接套和撑套连成一体右移顶住锚环;张拉油缸、端盖螺母及堵头和穿心套连成一体带动工具锚左移张拉预应力筋;顶压锚固时，在保持张拉力稳定的条件下，顶压缸油嘴进油，顶压活塞、保护套和顶压头连成一体右移将夹片强力顶入锚环内;此时张拉缸油嘴回油、顶压缸油嘴进油、张拉缸液压回程。最后，张拉缸、顶压缸油嘴同时回油，顶压活塞在弹簧力作用下回程复位。大跨度结构、长钢丝束等引伸量大者，用穿心式千斤顶为宜。

使用方法：

1.将钢绞线穿入结构物的预留廊道，在张拉端要求钢丝束的外露长度比千斤顶的工作长度长出200—250mm。钢绞线必须用簿片砂轮机切后不得散头，也不得出现“毛头”，以免穿孔困难。

2.把工作锚板的钢丝束端部套上，并推至锚垫板处，对准止口固定。

3.安装工作锚夹片：安装夹片之前先用钢圈把每付夹片箍在一起，然后沿钢绞线将其推入锚板的锥孔中，用手推至不动即可。

4.安装限位板：限位板根据工作锚板设计，与锚板的孔相对应配合。

5.安装千斤顶：先将钢绞线束端部用铁丝销加捆扎，即可将千斤顶吊起来穿套在钢束上，并将千斤顶前端盖支承口套在限位板的外面。这时千斤顶即可同轴对中。

6.将工具锚安装在活塞端部的支承止口上。

注意事项：

1.千斤顶应采用46号优质液压油，油不含水、酸及其它混合物。油液应严格保持清洁，经常过滤，定期更换。

2.安装油管时，接口部份应清洗，擦拭干净。严格防止砂粒、灰尘进入千斤顶内，同时尽量减少拆装次数。新油管第一次使用时，切勿直接和千斤顶油咀连接，应预先清洗或在油泵输出的油液中洗干净后方可使用。卸下油管后，千斤顶及油泵应力防尘帽，以防污物混入。

3.千斤顶应根据实际使用情况定期进行维修清洗，工作中如发现故障、漏油、活塞表面划伤等现象，应停止使用进行维修。

4.千斤顶使用前宜空载运行三次以上，以排出油缸内的空气。

5.千斤顶应根据实际使用情况定期进行维修清洗，工作中如发现故障、漏油、活塞表面划伤等现象，应停止使用进行维修。
